Eletromagnetismo
LISTA 84 – CAMPO MAGNÉTICO E ÍMÃS
01. (UFSCar) Dois pequenos ímãs idênticos têm a forma de paralelepípedos de base quadrada. Ao seu redor, cada um produz um campo magnético cujas linhas se assemelham ao desenho esquematizado.
Suficientemente distantes um do outro, os ímãs são cortados de modo diferente. As partes obtidas são então afastadas para que não haja nenhuma influência mútua e ajeitadas, conforme indica a figura seguinte.
Se as partes do ímã 1 e do ímã 2 forem aproximadas novamente na região em que foram cortadas, mantendo-se as posições originais de cada pedaço, deve-se esperar que
(A) as partes correspondentes de cada ímã atraiam-se mutuamente, reconstituindo a forma de ambos os ímãs.
(B) apenas as partes correspondentes do ímã 2 se unam reconstituindo a forma original desse ímã.
(C) apenas as partes correspondentes do ímã 1 se unam reconstituindo a forma original desse ímã.
(D) as partes correspondentes de cada ímã repilam-se mutuamente, impedindo a reconstituição de ambos os ímãs.
(E) devido ao corte, o magnetismo cesse por causa da separação dos pólos magnéticos de cada um dos ímãs.
02. (FUVEST) Um objeto de ferro, de pequena espessura e em forma de cruz, está magnetizado e apresenta dois polos Norte (N) e dois polos Sul (S).
Quando esse objeto é colocado horizontalmente sobre uma mesa plana, as linhas que melhor representam, no plano da mesa, o campo magnético por ele criado, são as indicadas em
03. (FUVEST) Quatro ímãs iguais em forma de barra, com as polaridades indicadas, estão apoiados sobre uma mesa horizontal, como na figura, vistos de cima. Uma pequena bússola é também colocada na mesa, no ponto central P, equidistante dos ímãs, indicando a direção e o sentido do campo magnético dos ímãs em P. Não levando em conta o efeito do campo magnético terrestre, a figura que melhor representa a orientação da agulha da bússola é
04. (FUVEST) Um ímã, em forma de barra, de polaridade N (norte) e S (sul), é fixado numa mesa horizontal. Um outro ímã semelhante, de polaridade desconhecida, indicada por A e T, quando colocado na posição mostrada na figura abaixo, é repelido para a direita.
Quebra-se esse ímã ao meio e, utilizando as duas metades, fazem-se quatro experiências, representadas nas figuras I, II, III e IV, em que as metades são colocadas, uma de cada vez, nas proximidades do ímã fixo.
Indicando por “nada” a ausência de atração ou repulsão da parte testada, o resultado das quatro experiências são, respectivamente:

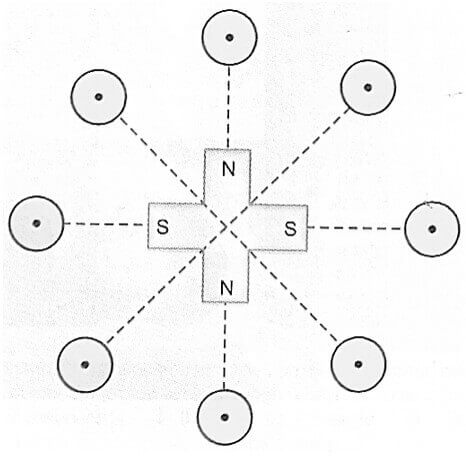

05. (FUVEST) A figura esquematiza um ímã permanente em forma de cruz de pequena espessura, e oito pequenas bússolas colocados sobre uma mesa. As letras N e S representam, respectivamente, os polos norte e sul do ímã e os círculos representam as bússolas nas quais você irá representar as agulhas magnéticas. O ímã é simétrico em relação às retas NN e SS. Despreze os efeitos do campo magnético terrestre.
a) Desenhe na própria figura algumas linhas de força que permitam caracterizar a forma do campo magnético criado pelo ímã, no plano da figura.
b) Desenhe nos oito círculos da figura a orientação da agulha da bússola em sua posição de equilíbrio. A agulha deve ser representada por uma flecha (→) cuja ponta indica seu polo norte.
06. (UNESP)
A bússola interior
A comunidade científica, hoje, admite que certos animais detectam e respondem a campos magnéticos. No caso das trutas arco-íris, por exemplo, as células sensoriais que cobrem a abertura nasal desses peixes apresentam feixes de magnetita que, por sua vez, respondem a mudanças na direção do campo magnético da Terra em relação à cabeça do peixe, abrindo canais nas membranas celulares e permitindo, assim, a passagem de íons; esses íons, a seu turno, induzem os neurônios a enviarem mensagens ao cérebro para qual lado o peixe deve nadar. As figuras demonstram esse processo nas trutas arco-íris:
Na situação da figura 2, para que os feixes
de magnetita voltem a se orientar como representado na figura 1, seria
necessário submeter as trutas arco-íris a um outro campo magnético, simultâneo
ao da Terra, melhor representado pelo vetor
07. Uma pequena bússola é colocada próxima de um ímã permanente. Em quais posições assinaladas na figura a extremidade norte da agulha apontará para o alto da página?
a) somente em A ou D
b) somente em B ou C
c) somente em A, B ou D
d) somente em B, C ou D
e) em A, B, C ou D
08. (UNESP) Um ímã em forma de barra, com seus polos Norte e Sul, é colocado sob uma superfície coberta com partículas de limalha de ferro, fazendo com que elas se alinhem segundo seu campo magnético. Se quatro pequenas bússolas, 1, 2, 3 e 4, forem colocadas em repouso nas posições indicadas na figura, no mesmo plano que contém a limalha, suas agulhas magnéticas orientam-se segundo as linhas do campo magnético criado pelo ímã.

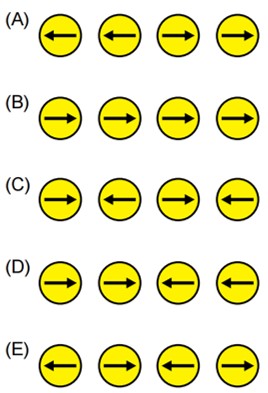

Desconsiderando o campo magnético terrestre e considerando que a agulha magnética de cada bússola seja representada por uma seta que se orienta na mesma direção e no mesmo sentido do vetor campo magnético associado ao ponto em que ela foi colocada, assinale a alternativa que indica, correta e respectivamente, as configurações das agulhas das bússolas 1, 2, 3 e 4 na situação descrita.
09. (FAMERP) Três ímãs idênticos, em forma de barra, estão dispostos com uma de suas extremidades equidistantes de um ponto P, como mostra a figura.
O campo de indução magnética resultante da ação dos três ímãs no ponto P é representado pelo vetor
10. (UNESP) A configuração do campo magnético terrestre causa um efeito chamado inclinação magnética. Devido a esse fato, a agulha magnética de uma bússola próxima à superfície terrestre, se estiver livre, não se mantém na horizontal, mas geralmente inclinada em relação à horizontal (ângulo α, na figura 2). A inclinação magnética é mais acentuada em regiões de maiores latitudes. Assim, no equador terrestre a inclinação magnética fica em torno de 0º, nos polos magnéticos é de 90º, em São Paulo é de cerca de 20º, com o polo norte da bússola apontado para cima, e em Londres é de cerca de 70º, com o polo norte da bússola apontado para baixo.
Esse efeito deve-se ao fato de a agulha magnética da bússola alinhar-se sempre na direção
(A) perpendicular às linhas de indução do campo magnético da Terra e ao fato de o polo norte magnético terrestre estar próximo ao polo sul geográfico da Terra.
(B) tangente à Linha do Equador e ao fato de o eixo de rotação da Terra coincidir com o eixo magnético que atravessa a Terra.
(C) tangente às linhas de indução do campo magnético da Terra e ao fato de o polo norte magnético terrestre estar próximo ao polo norte geográfico da Terra.
(D) tangente às linhas de indução do campo magnético da Terra e ao fato de o polo norte magnético terrestre estar próximo ao polo sul geográfico da Terra.
(E) paralela ao eixo magnético terrestre e ao fato de o polo sul magnético terrestre estar próximo ao polo norte geográfico da Terra.
Respostas
1- C
2- A
3- A
4- A
6- B
7- A
8- C
9- D
10- D
