Eletrodinâmica
LISTA 82 – RECEPTORES

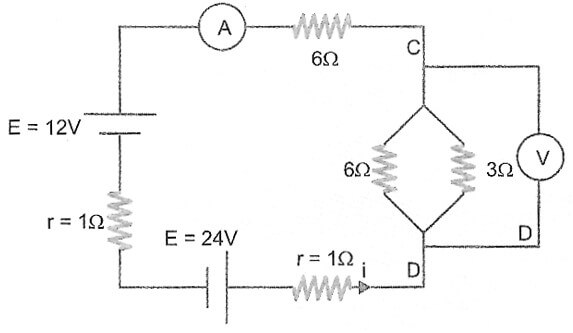

(PUC) Instrução: Responder ás questões 1 e 2, com base no circuito elétrico abaixo:
01. A leitura do amperímetro A, considerado ideal, inserido no circuito, em ampères, é de:
a) 1,2
b) 1,8
c) 2,0
d) 2,2
e) 5,0
02. A leitura do voltímetro V, considerado ideal, colocado entre os pontos C e D, em volts, é de:
a) 1,5
b) 2,4
c) 3,3
d) 5,2
e) 8,8

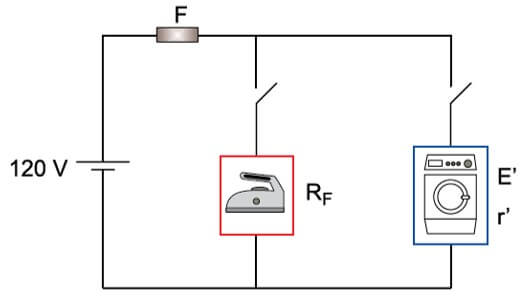

03. (SANTA CASA) A figura representa um trecho de uma instalação residencial onde estão ligados um ferro de passar e uma lavadora de roupas. A resistência elétrica do ferro é RF = 12 Ω e a lavadora tem força contra eletromotriz E’ = 100 V e resistência interna r’ = 4 Ω.
Para proteger esse trecho do circuito será instalado, na posição indicada na figura, um fusível F escolhido dentre cinco opções diferentes, F1, F2, F3, F4 e F5, que suportam, respectivamente, correntes elétricas máximas de 5, 10, 20, 30 e 40 ampères. Para que esses dois aparelhos elétricos possam funcionar simultaneamente, pode-se instalar
(A) apenas os fusíveis F3, F4 e F5.
(B) apenas o fusível F5.
(C) qualquer um dos cinco fusíveis disponíveis.
(D) apenas os fusíveis F2, F3, F4 e F5.
(E) apenas os fusíveis F4 e F5.

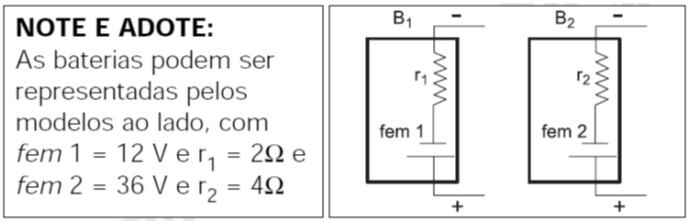

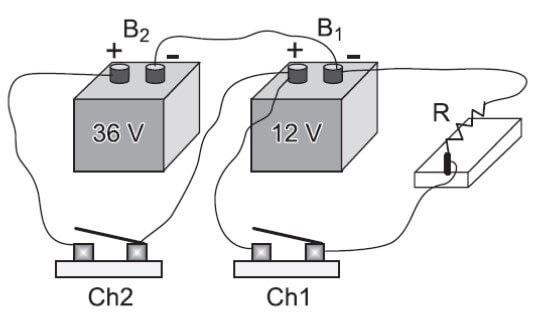

04. (FUVEST) Um sistema de alimentação de energia de um resistor R = 20 Ω é formado por duas baterias, B1 e B2, interligadas através de fios, com as chaves Ch1 e Ch2, como representado na figura. A bateria B1 fornece energia ao resistor, enquanto a bateria B2 tem a função de recarregar a bateria B1. Inicialmente, com a chave Ch1 fechada (e Ch2 aberta), a bateria B1 fornece corrente ao resistor durante 100 s. Em seguida, para repor toda a energia química que a bateria B1 perdeu, a chave Ch2 fica fechada (e Ch1 aberta), durante um intervalo de tempo T. Em relação a essa operação, determine:
a) O valor da corrente I1, em ampères, que percorre o resistor R, durante o tempo em que a chave Ch1 permanece fechada.
b) A carga Q, em C, fornecida pela bateria B1, durante o tempo em que a chave Ch1 permanece fechada.
c) O intervalo de tempo T, em s, em que a chave Ch2 permanece fechada.

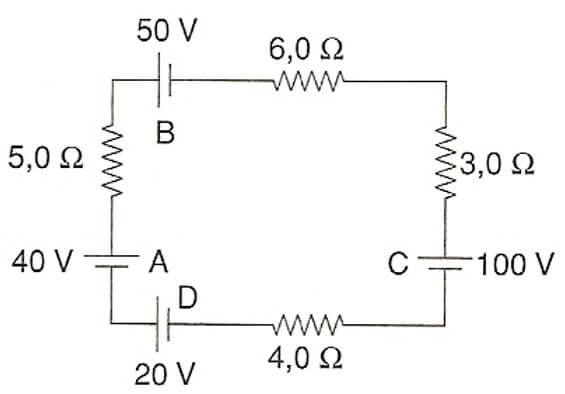

05. No circuito abaixo, existem quatro elementos de circuito A, B C e D que podem funcionar como geradores ou como receptores. Indique para esse circuito o sentido da corrente elétrica (horário ou anti-horário)? Quais elementos estão funcionando como geradores? Quais elementos estão funcionando como receptores? Calcule a intensidade da corrente elétrica no circuito.
06. (AFA) Um gerador fornece a um motor uma ddp de 440 V. O motor tem sua resistência interna de 25 Ω é percorrido por uma corrente elétrica de 400 mA. A força contra eletromotriz do motor, em volts é igual a:
a) 375
b) 400
c) 415
d) 430

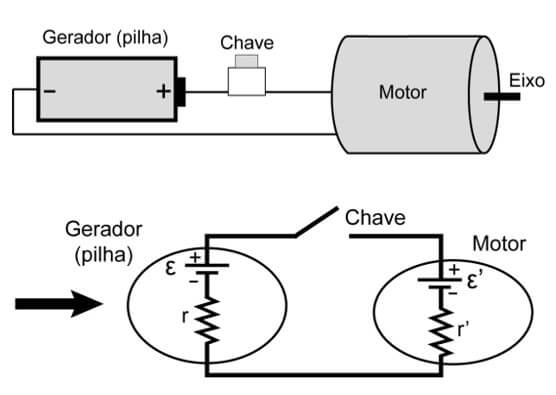

07. (ENEM) Diversos brinquedos são constituídos de pilhas ligadas a um motor elétrico. A figura mostra uma pilha e um motor acoplados, em que ε representa a força eletromotriz (FEM) da pilha, ε’ representa a força contra eletromotriz (FCEM) do motor e r e r’ são resistências internas. Um problema comum que danifica esses brinquedos é o travamento do eixo do motor.
O que ocorre com a FCEM e com a energia fornecida pelas pilhas, que ocasiona danos ao motor, quando seu eixo de rotação é travado?
a) A FCEM iguala-se com a FEM e toda a energia fornecida pela pilha fica armazenada no circuito.
b) A FCEM sofre grande aumento e toda a energia fornecida pela pilha passa a ser dissipada na forma de calor.
c) A FCEM inverte a polaridade e toda a energia fornecida pela pilha é devolvida para ela na forma de energia potencial.
d) A FCEM reduz-se a zero e toda a energia fornecida pela pilha passa a ser dissipada na resistência interna do motor.
e) A FCEM mantém-se constante e toda a energia fornecida pela pilha continua sendo transformada em energia mecânica.
08. (ENEM 2023) Uma lanterna funciona com três pilhas de resistência interna igual a 0,5 Ω cada, ligadas em série. Quando posicionadas corretamente, devem acender a lâmpada incandescente de especificações 4,5 W e 4,5 V. Cada pilha na posição correta gera uma f.e.m. (força eletromotriz) de 1,5 V. Uma pessoa, ao trocar as pilhas da lanterna, comete o equívoco de inverter a posição de uma das pilhas. Considere que as pilhas mantêm contato independentemente da posição. Com esse equívoco, qual é a intensidade de corrente que passa pela lâmpada ao se ligar a lanterna?
A) 0,25 A
B) 0,33 A
C) 0,75 A
D) 1,00 A
E) 1,33 A

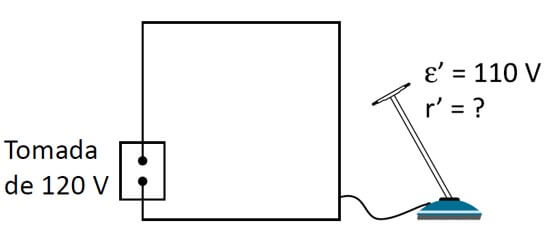

09. (PUC) A figura esquematiza o circuito elétrico de uma enceradeira em funcionamento. A potência elétrica dissipada por ela é de 20 W e sua fcem é de 110 V. Assim, sua resistência interna é de:
a) 5,0 Ω
b) 55 Ω
c) 2,0 Ω
d) 115 Ω
e) – 5,0 Ω
10. (FUVEST) As características de uma pilha, do tipo PX, estão apresentadas no quadro abaixo, tal como fornecidas pelo fabricante.

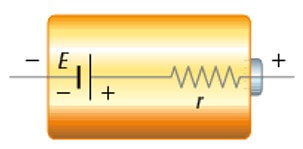

Uma pilha, do tipo PX, pode ser representada, em qualquer situação, por um circuito equivalente, formado por um gerador ideal de força eletromotriz ε = 1,5 V e uma resistência interna r = 2/3 Ω,como representado no esquema abaixo.

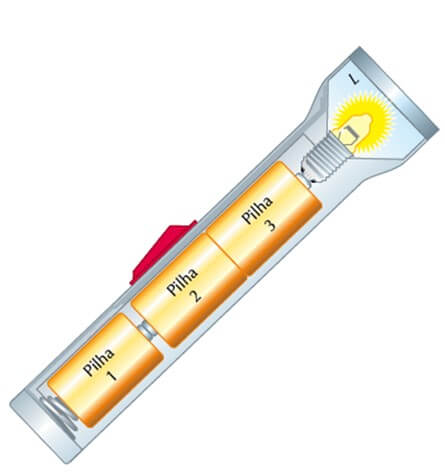

Três dessas pilhas foram colocadas para operar, em série, em uma lanterna que possui uma lâmpada L, com resistência constante RL = 3,0 Ω. Por engano, uma das pilhas foi colocada invertida, como representado abaixo:
Determine:
a) A corrente I, em ampères, que passa pela lâmpada, com a pilha 2 “invertida”, como na figura.
b) A potência P, em watts, dissipada pela lâmpada, com a pilha 2 “invertida”, como na figura.
c) A razão F = P/P0, entre a potência P dissipada pela lâmpada, com a pilha 2 “invertida”, e a potência P0, que seria dissipada, se todas as pilhas estivessem posicionadas corretamente.
Respostas
1- A
2- B
3- A
4-
a) 0,55A
b) 55C
c) 13,75s
5-
Anti-horário;
Geradores: C e B;
Receptores A e D; i = 5 A
6- D
7- D
8- A
9- A
10-
a) I = 0,3 A
b) P = 0,27 W
c) F = 1/9
